发那科机器人钢结构焊接节气装置

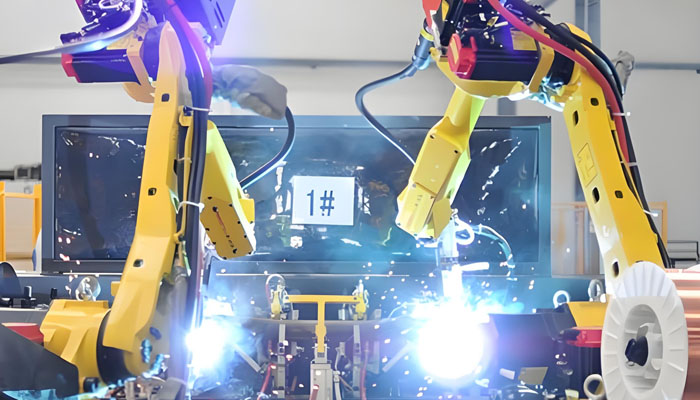

建筑钢梁、工程机械主梁、箱型立柱等钢结构构件，大多采用厚板搭接、多层多道焊工艺完成成型焊接，焊缝长度跨度大，焊接姿态包含平焊、立焊、横焊多种形态，对焊接连续性与焊缝内部强度有着严苛要求。发那科焊接机器人凭借稳定的轨迹运行能力和电弧控制精度，适配钢结构复杂长焊缝焊接需求，可以长时间连续作业，保障整条焊缝成型均匀一致。钢结构焊接全程消耗大量混合气保护熔池，长期量产运行下气体耗材开支居高不下，传统固定流量供气模式无法适配多变的厚板焊接工况，WGFACS焊接节气装置可以针对性适配发那科机器人钢结构焊接现场，优化供气逻辑，实现40%-60%的气体节约。

钢结构焊接区别于普通钣金小件焊接，整体工况有着独有的用气特点，长焊缝连续焊接、多层焊道叠加、局部补焊点位穿插，让整条焊接流程电流波动幅度远大于常规工件焊接。厚板打底焊需要拉高焊接电流，保证板材根部完全熔透，避免焊缝出现未熔合缺陷；中层填充焊适度下调电流，补齐焊缝坡口余量；表层盖面焊进一步降低电流，修饰焊缝外观纹路。不同焊道对应的熔池大小、高温受热范围完全不同，保护气体的实际防护需求始终处于动态变化之中。

现场钢结构焊接产线普遍沿用统一人工调压方式，运维人员提前设定固定气路流量，全程不做二次调整，这类粗放供气方式很难匹配多层多道焊的参数变化。为了兼顾打底焊大电流熔池防护需求，现场普遍按照最大工况设定气量，填充焊与盖面焊阶段多余气体持续喷出，不会提升焊缝质量，只会持续增加气体损耗。部分工位刻意调低整体气量，又会导致打底焊气幕覆盖不足，焊缝根部出现密集气孔，影响钢结构整体承重性能，后续返修需要耗费大量工时打磨重焊。

WGFACS焊接节气装置适配发那科机器人原生焊接系统搭建信号采集链路，无需改动机器人焊接程序，无需调整钢结构专用焊接工艺参数，不会干扰多层多道焊原有焊接逻辑。装置实时同步抓取机器人焊接电流实时数据，依托电流变化自主调节气路输出流量，全程无需人工值守调节阀门，实现保护气体按需供给，贴合钢结构分层焊接工况做到电流大则多，电流小则少，让每一层焊道供气流量都贴合当下熔池防护标准。

针对钢结构最核心的三层焊接工序，装置可以自适应匹配差异化供气标准，贴合厚板焊接真实工艺需求。打底焊大电流作业时，装置自动提升气体流量，形成覆盖面更广的均匀气幕，牢牢包裹纵深较大的熔池，阻挡空气进入焊缝根部，保障厚板熔透效果，规避内部气孔缺陷。填充焊电流平稳回落，装置同步小幅降低气量，维持基础防护能力的同时减少气体冗余排放。盖面焊小电流精细化焊接阶段，进一步收敛气流，避免大流量气体扰动表层熔池，让焊缝纹路更加平整均匀。

现场立焊、横焊等非平焊姿态焊接时，熔池受重力影响容易发生偏移，气体保护难度相比平焊更高。节气装置可以配合机器人焊接姿态变化微调出气状态，在不改变气流稳定性的前提下适配侧向熔池防护需求，保证非常规焊接姿态下依旧可以形成完整气幕，不会出现局部保护盲区，适配钢结构全方位焊接作业场景。

钢结构生产车间粉尘含量高，现场吊装作业多带来持续设备震动，昼夜温差变化幅度较大，装置硬件结构贴合这类恶劣现场环境做了专项优化。阀体整体密闭设计可以阻挡钢结构切割粉尘、焊接烟尘进入内部阀芯，避免气流调节卡顿失灵。整机抗震结构可以适配机器人长时间多角度摆动，面对现场持续机械震动依旧可以保持信号采集精准，流量调节无偏移，满足钢结构产线全天不间断连续焊接需求。

装置安装无需打断钢结构产线连续生产节奏，整体改造过程简单便捷。施工无需拆解焊枪、送丝机构等焊接配件，无需改动车间原有供气主管路布局，直接串联在机器人分支气路即可完成硬件对接。信号接入采用无损对接方式，不破坏机器人原有线路，利用车间日常设备保养空档即可完成全部加装与调试工作，操作人员无需更改原有示教轨迹与焊接操作习惯。

经过多条钢结构焊接产线实际落地运行验证，加装节气装置后，工位混合气消耗量实现明显下降，多层多道焊长焊缝工位节气效果表现更为突出。焊缝根部气孔、表层氧化、电弧晃动等常见钢结构焊接缺陷明显减少，焊缝力学性能保持稳定，工件一次合格率有所提升，焊缝后期打磨返修工作量得到有效缩减。整套改造全程保留原有成熟焊接工艺，焊接熔深、焊接速度、焊缝抗拉强度均不会出现变化。

装置日常维护流程简单，内部无易损耗易耗配件，不需要定期拆机校准参数。日常车间点检只需清理阀体表面附着的粉尘杂质，检查气管连接处密封性，确认信号线路连接牢固即可。设备全程自动运行，不需要专人管控运行状态，不会增加现场运维人员的工作负担，适配钢结构工厂少人化自动化生产模式。

钢结构厚板多层焊接工况复杂，电流变化频繁，固定供气模式无法跟上焊接工艺的动态变化节奏。WGFACS焊接节气装置依托电流联动自适应供气模式，贴合发那科机器人运行特性以及钢结构专属焊接需求，补齐固定供气模式的固有短板，在保障钢结构焊缝力学强度与外观质量达标的前提下，削减层间空程、分层焊接全过程无效气体消耗，帮助钢结构自动化焊接产线实现生产成本合理管控。
